YT850電量綜合監控儀是針對電力系統、工礦企業、公共設置、智能大廈等電力監控、智能控制、計量考核的應用場合設計的高精度、高可靠、高性?xún)r(jià)比、多測量參數的智能配電儀表產品。該系列儀表采用高精度專用計量芯片和高可靠的MCU設計，可以同時測量三相電網中的所有常用電量參數：三相電壓、電流、有功功率、無功功率、頻率、功率因數、四象限電能計量,LCD顯示，壓波峰系數，電流K系數，電話諧波波形因數，電壓不平衡度，電流不平衡度，電壓總畸變率，電流總畸變率，電壓極大值，電流極大值，電壓極小值，電流極小值，有功功率極大值，無功功率極大值，功率因數極小值，平均電壓，平均電流，零線電流，電壓相角，電壓分次諧波（2~20次），電流分次諧波（2~20次），2~31次總諧波。
改系列產品具有極高的性能價格比，可以直接取代常規電力變送器、測量指示儀表、電能計量?jì)x表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集元件。SPD850系列多功能電量綜合監控儀已廣泛應用于各種控制系統、SCADA系統和能源管理系統、變電站自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能型配電盤、開關柜中。具有安裝方便接線簡單、維護方便、工程量小、現場可編程設置輸入參數、能完成業界不同PLC、工業計算機通訊軟件的組網。產品符合GB/T22264.1-2008、GB/T13978-2008的技術要求。
功能一覽表
型號 | 功能描述 | 可選配置 |
YT850 | 三相U、I、P、Q、F、PF、分相P、Q、PF、四象限電能計量，有、無功脈沖輸出，RS485通訊，電壓波峰系數，電流K系數，電話諧波波形因數，溫度檢測電壓不平衡度，電流不平衡度，電壓總畸變率，電流總畸變率，電壓極大值，電流極大值，電壓極小值，電流極小值，有功功率極大值，無功功率極大值，功率因數極小值，平均電壓，平均電流，領先電流，電壓相角，電壓分次諧波（2~20次），電流分次諧波（2~20次），2-31次總諧波。 | 1.4路開關量輸入 2.4路開關量輸出 3.4路模擬量輸出 4.雙485通訊 |
技術指標
參數 | |||
精度等級 | 電量計量：有功電能0.5級，無功電能1.0級，變送輸出0.5級 | ||
顯示方式 | LCD液晶屏顯示/12位LED顯示 | ||
信 號 輸入 | 測量網絡(luò ) | 三相四線V34/三相三線V33 | |
電壓 | 額定值 | AC 380V/AC 220V/AC 110V | |
過負荷 | 1.2倍額定值（連續），2倍額定值/1秒 | ||
功耗 | ＜0.4VA（每相） | ||
阻抗 | ＞500KΩ | ||
電流 | 額定值 | AC5A/AC1A | |
過負荷 | 1.2倍額定值（連續），2倍額定值/1秒 | ||
功耗 | ＜0.2VA（每相） | ||
阻抗 | ＜2mΩ | ||
頻率 | 45~65Hz | ||
電能 | 雙向有功、無功電能計量 | ||
電源 | 工作范圍 | AC/DC85~265V | |
功耗 | ＜5VA | ||
功能模塊 | 電能脈沖 | 無源光耦集電極開路輸出 | |
通訊接口 | 2路RS485通訊接口，Modbus-RTU通訊協議 | ||
通訊波特率：1200-19200，奇偶校驗方式N81、E81、O81 | |||
第2路RS485通訊口可選配為PROFIBUS-DP協議 | |||
開關量輸入 | 無源干結點輸入 | ||
開關量輸出 | 越限報警或遙控繼電器輸出容量AC5A/250V，DC5A/30V（可定制） | ||
變送輸出 | 0/4~20mA，0/1~10V變送輸出，可編程設置變送項目和對應輸出值 | ||
工作環境 | -10~55℃，相對濕度＜93%，無腐蝕氣體場合，海拔＜2500M（無凝露） | ||
儲存環境 | -20~75℃，相對濕度≤93% | ||
安全 | 絕緣 | 信號、電源、輸出端子對殼電阻＞100MΩ | |
耐壓 | 輸入電源＞AC2KV/1min，輸入和輸出＞AC1.5KV/1min，電源和輸出＞AC2KV/1min | ||

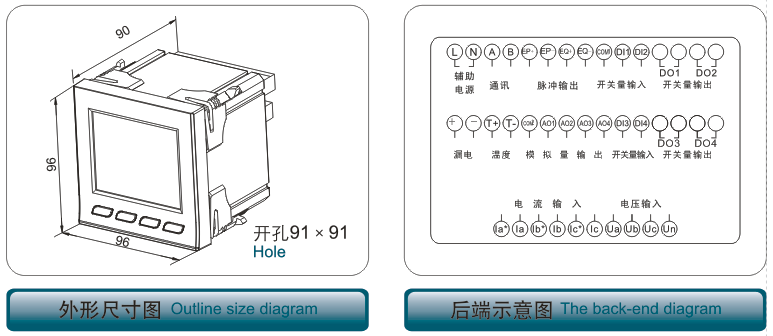

尺寸 | 面框：96*96（mm） 開孔：91*91（mm） | ||

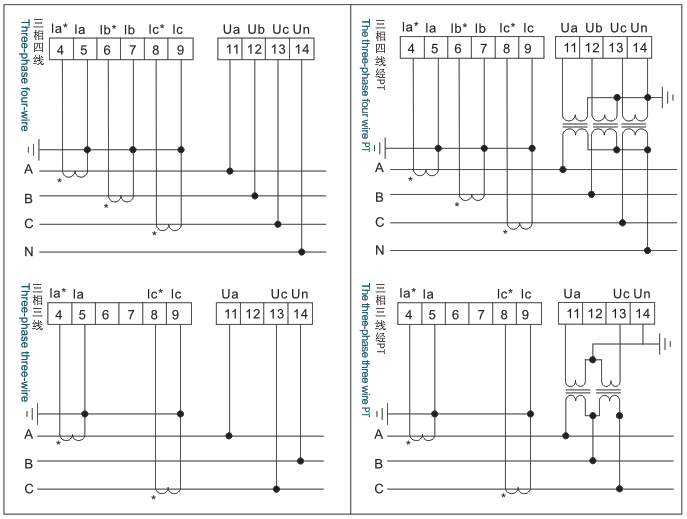

典型信號輸入接線示意圖
