剩余電流式電氣火災監控探測器（以下簡稱監控器）是我公司綜合采用國際先進技術設計開發的新型電氣火災保護報警裝置。適用于交流50HZ，額定工作電壓至AC220V，額定工作電流16-1250A的配電網絡電路中，排除因漏電形成的電氣火災安全隱患。采用CAN通訊模式，配合搞笑的Windows系統平臺和人性化的應用軟件，從最前端的電氣信號采集到中間數據處理以及末端的系統管理平臺，電氣火災監控系統都能提供全方位、多功能、及高性能的電氣火災預防監控的保護。
本產品符合國標GB14287.2-2005相關標準，采用國內領先微電子技術，智能化、模塊化設計方案，將傳統漏電保護電氣與先進電子技術相結合，廣泛應用于學校、商廈、酒店、體育場館、工廠車間、集貿市場、工礦企業、國家重點辦公單位、智能化小區、石油化工、電信以及國防等部門安全用電。
功能描述
型號 | YT500M | YT500Y | YT500S | YT500X | YT500Z | |
顯示方式 | LCD | 中文LCD點陣 | 數碼管 | 數碼管 | 數碼管 | |
時鐘顯示 | 有 | 有 | 有 | |||
報警記錄 | SOE時間記錄 | 報警記錄查詢 | ||||
消防DC24V聯動 | 有 | |||||
全電量參數測量 | 三相U、I、P、E | |||||
模擬量變送輸出 | 4路模擬量 | |||||
報警開關量信號輸出 | 有 | |||||
工作電壓 | AC/DC85~270V | AC220V±10% | ||||
輸出脫扣 | AC/DC85~270V | |||||
剩余電流報警值 | 50~999mA連續可調 | |||||
溫度報警值 | 50~120℃連續可調 | |||||
報警通道數 | 1路漏電/1路溫度 | 1~16通道 | 1路漏電/1路溫度 | 1路漏電 | ||
報警方式 | 聲光報警 | |||||
報警聲聲壓 | ≥70dB/m | |||||
通信方式 | RS485總線通訊 | CAN總線通訊 | ||||
使用環境 | -20℃~60℃ | |||||
相對濕度 | ≤90%RH（40℃±2℃） | |||||
海拔高度 | ≤4500m | |||||
設備尺寸 | 99×99×90 | 184×104×78 | 93×119×72 | 100×50×74 | ||
安裝方式 | 面前嵌入 | 柜內35mm導軌或面板嵌入 | 柜內35mm導軌 | 柜內底板安裝 | ||
開孔尺寸 | 91×91 | 181×101 | 87×113 | |||
執行標準 | GB14287.2-2005 | |||||

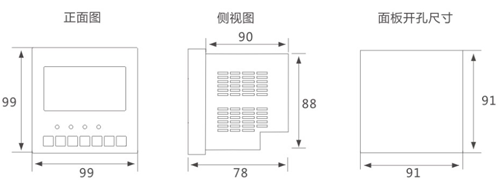

YT500M產品和安裝尺寸圖

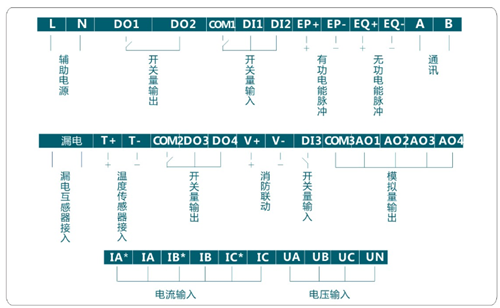

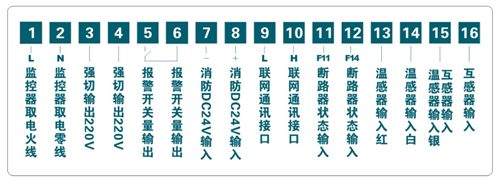

YT500M端口應用示意圖

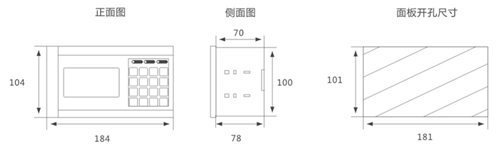

YT500Y產品和安裝尺寸圖

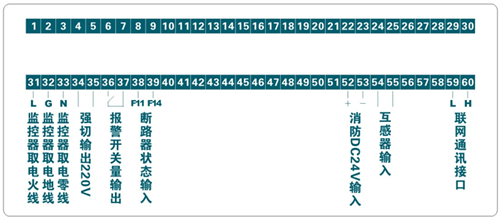

YT500Y端口應用示意圖

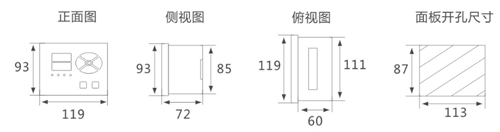

YT500S產品和安裝尺寸圖

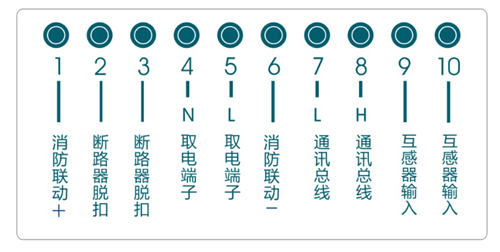

YT500S端口應用示意圖

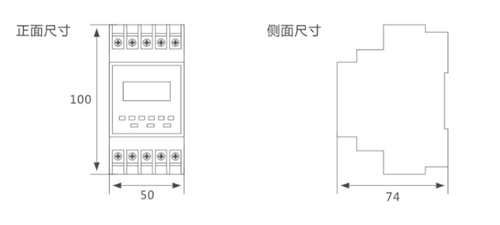

YT500X產品和安裝尺寸圖

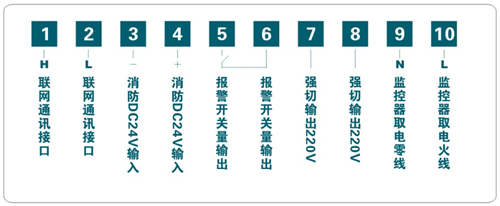

YT500X端口應用示意圖

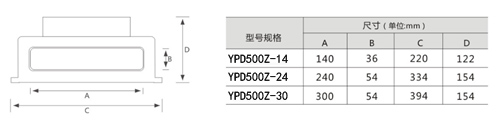

YT500Z產品和安裝尺寸圖
YT500Z端口應用示意圖
