建筑光伏發電系統是將建筑與光伏發電結合的一種新型的能源綜合利用方式，太陽能電池連接并封裝在不同的基材上構成組件，組件經串并聯方式組成光伏方陣，光伏方陣輸出的直流電經經過直流匯流、逆變，轉變為交流電并入電網。針對光伏發電每個環節電力參數檢測的需要，陽廷公司推出了YT系列光伏匯流采集裝置、YT系列直流檢測儀表及系列電力質量分析儀，分別應用于匯流箱、直流柜及交流柜中，通過建筑光伏發電監控系統實現光伏電池、匯流箱、直流柜、逆變器、交流柜等運行參數和狀態數據采集，進行監視、控制和調整，以提高發電系統的效率。
對于小型單相發電系統，設備可以選用微型逆變器、微逆集中管理單元、交流柜、330ELH交流測量儀表等設備；對于組串式并網發電系統設備可選用YT-xx并網逆變器、YT-H交流匯流箱、YT-B光伏并網柜等設備；對于集中式光伏發電系統可選用APV-M直流匯流箱、APG直流防雷柜等設備。
光伏發電方式有單相并網發電系統、三相組串并網發電系統、三相集中并網發電系統。其中，單相并網發電系統由光伏組件、交流配電箱、單相并網光伏逆變器、計量儀表、通信監控、連接電纜等組成，適用于小型建筑光伏系統，例如家庭屋頂光伏系統、小型商用光伏系統，裝機容量一般小于10kW；三相組串并網發電系統由光伏組件、組串式光伏并網逆變器、交流配電柜、連接線纜等組成，適用于中型建筑光伏系統，各光伏組串允許安裝朝向不同、規格不同，發電量一般在10~200KW；三相集中并網發電系統由光伏組件、直流匯流箱、直流配電柜（可選）、集中式光伏并網逆變器、交流配電柜、并網柜、升壓裝置、連接線纜等組成，適用電壓為380V或升壓至10KV及以上的大型廠房類屋頂發電項目，一般發電量在200~1000KW。

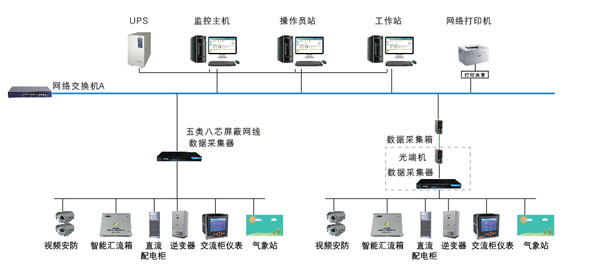

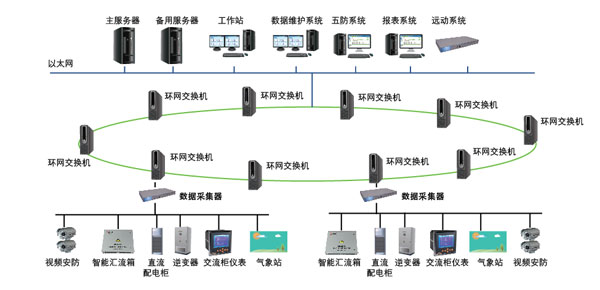

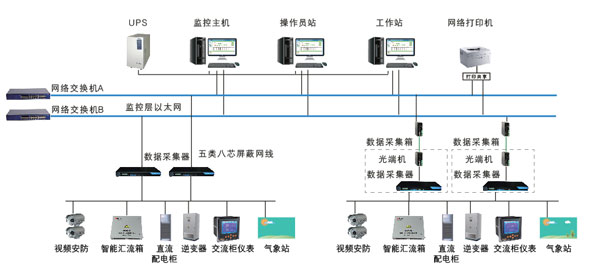

建筑光伏發電監控系統組網方式靈活，支持星型單機單網、星型雙機雙網、光纖環網。星型單機單網適用于系統設備數少、規模小，值班室或監控中心距離低壓或者高壓室比較近，可靠性要求一般的項目；環型光纖雙機單網適合可靠性要求較高、分站之間要求相互影響較小、可擴展性要求一般的項目；星型光纖雙機雙網適合可靠性要求很高、分站之間要求相互影響小、可擴展性要求很高的項目。
建筑光伏發電系統
